OHP szivattyúk szállítójaként gyakran kapok kérdéseket a szivattyúink nettó pozitív szívómagasságára (NPSH) vonatkozó követelményekkel kapcsolatban. Az NPSH követelmény megértése alapvető fontosságú az OHP szivattyú megfelelő működésének és hosszú élettartamának biztosításához. Ebben a blogbejegyzésben megvizsgálom, mi az NPSH, miért fontos az OHP szivattyúk esetében, hogyan kell kiszámítani, és hogyan befolyásolja szivattyúink teljesítményét.
Mi az NPSH?
A nettó pozitív szívómagasság a szivattyú szívónyílásánál elérhető nyomás mértéke, mínusz a szivattyúzott folyadék gőznyomása. Egyszerűbben kifejezve azt a nyomást jelenti, amelyet a szivattyú szívócsövénél fenn kell tartani, hogy megakadályozzuk a folyadék elpárolgását és kavitációt. Kavitáció akkor következik be, amikor a nyomás a szivattyú szívóoldalán a folyadék gőznyomása alá csökken, ami gőzbuborékok képződéséhez vezet. Ezek a buborékok azután összeomlanak, amikor a szivattyún belüli nagyobb nyomású területekre mozognak, ami károsítja a járókereket és más belső alkatrészeket, csökkenti a szivattyú hatékonyságát, valamint növeli a zajt és a vibrációt.
Miért fontos az NPSH az OHP szivattyúk számára?

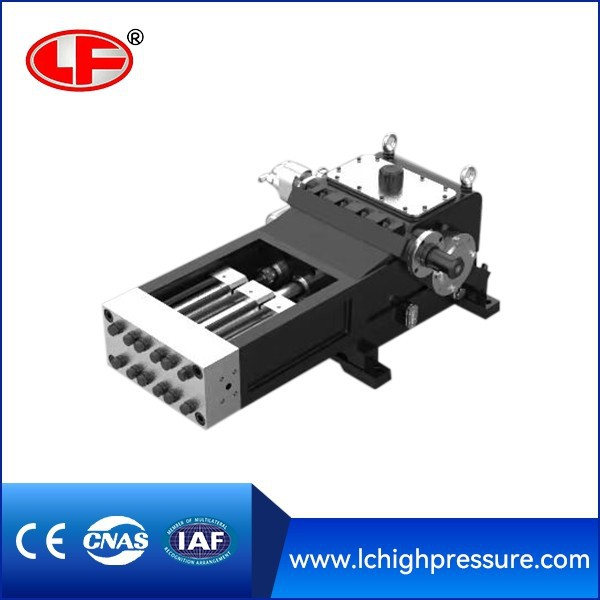

Az OHP szivattyúkat vagy az olaj- és hidraulikus teljesítményszivattyúkat gyakran használják különféle ipari alkalmazásokban, beleértveVízbefecskendező szivattyú olajmező. Ezeket a szivattyúkat nagynyomású és nagy áramlási sebességű alkalmazások kezelésére tervezték, így hajlamosak a kavitációra, ha nem teljesülnek az NPSH követelmények. A kavitáció a szivattyú alkatrészeinek idő előtti kopásához, a szivattyú teljesítményének csökkenéséhez és a karbantartási költségek növekedéséhez vezethet. Ezért az NPSH követelmények teljesülésének biztosítása elengedhetetlen az OHP szivattyúk megbízható és hatékony működéséhez.
Hogyan számítsuk ki az NPSH-t?
Kétféle NPSH létezik: elérhető NPSH (NPSHa) és NPSH szükséges (NPSHr).
Elérhető NPSH (NPSHa)
Az NPSHa a szivattyú szívónyílásánál elérhető tényleges nyomás. Kiszámítása a következő tényezők alapján történik:
- Légköri nyomás: A légkör által a szivattyú helyén kifejtett nyomás.
- Statikus nyomásvevő: A szívótartályban lévő folyadékszint és a szivattyú középvonala közötti függőleges távolság. Pozitív statikus emelőmagasság akkor fordul elő, ha a folyadékszint a szivattyú középvonala felett van, míg a negatív statikus emelőmagasság (más néven szívóemelkedés) akkor fordul elő, ha a folyadékszint a szivattyú középvonala alatt van.
- Súrlódási veszteségek: A folyadék szívócsöveken, szelepeken és szerelvényeken keresztül történő áramlása miatti nyomásveszteség.
- Gőznyomás: Az a nyomás, amelyen a folyadék egy adott hőmérsékleten párologni kezd.
Az NPSHa kiszámításának képlete a következő:
[NPSHa = P_{atm} \pm h_{s} - h_{f} - P_{v}]
Ahol:
- (P_{atm}) a légköri nyomás (a folyadékoszlop lábában vagy méterében)
- (h_{s}) a statikus fej (pozitív az elárasztott szívásnál, negatív a szívóemelkedésnél)
- (h_{f}) a szívócső súrlódási vesztesége (folyadékoszlop lábában vagy méterében)
- (P_{v}) a folyadék gőznyomása (a folyadékoszlop lábában vagy méterében)
NPSH szükséges (NPSHr)
Az NPSHr az a minimális nyomás, amely a szivattyú szívónyílásánál szükséges a kavitáció megelőzésére. Ezt a szivattyú gyártója teszteléssel határozza meg, és általában a szivattyú teljesítménygörbéjében szerepel. Az NPSHr értéke számos tényezőtől függ, beleértve a szivattyú kialakítását, a járókerék méretét, az áramlási sebességet és a sebességet.
Az NPSH hatása az OHP szivattyú teljesítményére
Az NPSH követelmény jelentős hatással van az OHP szivattyú teljesítményére. Ha az NPSHa kisebb, mint az NPSHr, kavitáció lép fel, ami a következő problémákhoz vezet:
- Csökkentett szivattyú hatásfok: A kavitáció a szivattyú hatékonyságának csökkenését okozza, mivel a gőzbuborékok megzavarják a folyadék áramlását a járókeréken keresztül. Ez a szivattyú áramlási sebességének és emelőmagasságának csökkenését eredményezi, ami több energiát igényel a kívánt teljesítmény eléréséhez.
- Fokozott zaj és vibráció: A gőzbuborékok összeomlása lökéshullámokat hoz létre, amelyek túlzott zajt és vibrációt okozhatnak a szivattyúban. Ez a szivattyú alkatrészeinek és a környező berendezések károsodásához vezethet.
- Idő előtti elhasználódás: A kavitáció a járókerék és más belső alkatrészek bemélyedéseit és erózióját okozhatja, ami idő előtti kopáshoz és elhasználódáshoz vezethet. Ez a szivattyú élettartamának csökkenését és a karbantartási költségek növekedését eredményezheti.
Megfelelő NPSH biztosítása az OHP szivattyúkhoz

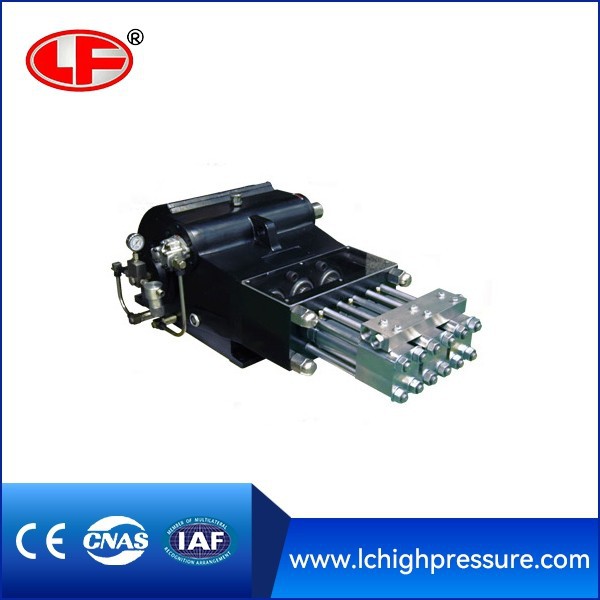

Mint egyOHP szivattyúbeszállító, számos intézkedést teszünk annak biztosítására, hogy szivattyúink az előírt NPSH határértékeken belül működjenek:
- A szivattyú megfelelő kiválasztása: Szorosan együttműködünk ügyfeleinkkel annak érdekében, hogy megértsük speciális alkalmazási követelményeiket, és kiválaszthassuk a megfelelő szivattyút a megfelelő NPSHr értékkel. Ez biztosítja, hogy a szivattyú az adott körülmények között hatékonyan és megbízhatóan működjön.
- Rendszertervezés optimalizálása: Szaktanácsot adunk a szivattyúrendszer kialakításához, beleértve a szívócső méretezését, a szelepek és szerelvények kiválasztását, valamint a szivattyú elhelyezését. Ez segít minimalizálni a súrlódási veszteségeket, és biztosítja, hogy az NPSHa elegendő legyen az NPSHr követelmények teljesítéséhez.
- Felügyelet és karbantartás: Átfogó felügyeleti és karbantartási szolgáltatásokat kínálunk annak biztosítására, hogy a szivattyú az előírt NPSH-határokon belül működjön. Ez magában foglalja a rendszeres ellenőrzéseket, a teljesítményteszteket, valamint a kopott vagy sérült alkatrészek cseréjét.
Következtetés
Összefoglalva, az OHP szivattyúkkal szemben támasztott NPSH követelmény megértése elengedhetetlen a megfelelő működés és hosszú élettartam érdekében. A kavitáció jelentős hatással lehet a szivattyú teljesítményére és megbízhatóságára, ami a karbantartási költségek növekedéséhez és a hatékonyság csökkenéséhez vezethet. OHP szivattyú beszállítóként elkötelezettek vagyunk amellett, hogy ügyfeleinket kiváló minőségű szivattyúkkal, valamint szivattyúrendszereik tervezésével és üzemeltetésével kapcsolatos szakértői tanácsokkal látjuk el. Az NPSH követelmények teljesítésének biztosításával segíthetünk ügyfeleinknek abban, hogy OHP szivattyúik optimális teljesítményét és megbízhatóságát érjék el.
Ha többet szeretne megtudni OHP szivattyúinkról, vagy bármilyen kérdése van az NPSH követelményeivel kapcsolatban, kérjük, forduljon hozzánk részletes megbeszélés céljából, és megvizsgálja a lehetséges beszerzési lehetőségeket.
Hivatkozások
- Karassik, IJ, Messina, JP, Cooper, PT és Heald, CC (2008). Szivattyú kézikönyv. McGraw-Hill.
- Stepanoff, AJ (1957). Centrifugális és axiális áramlási szivattyúk: elmélet, tervezés és alkalmazás. Wiley.
